منظم جهد الألواح الشمسية

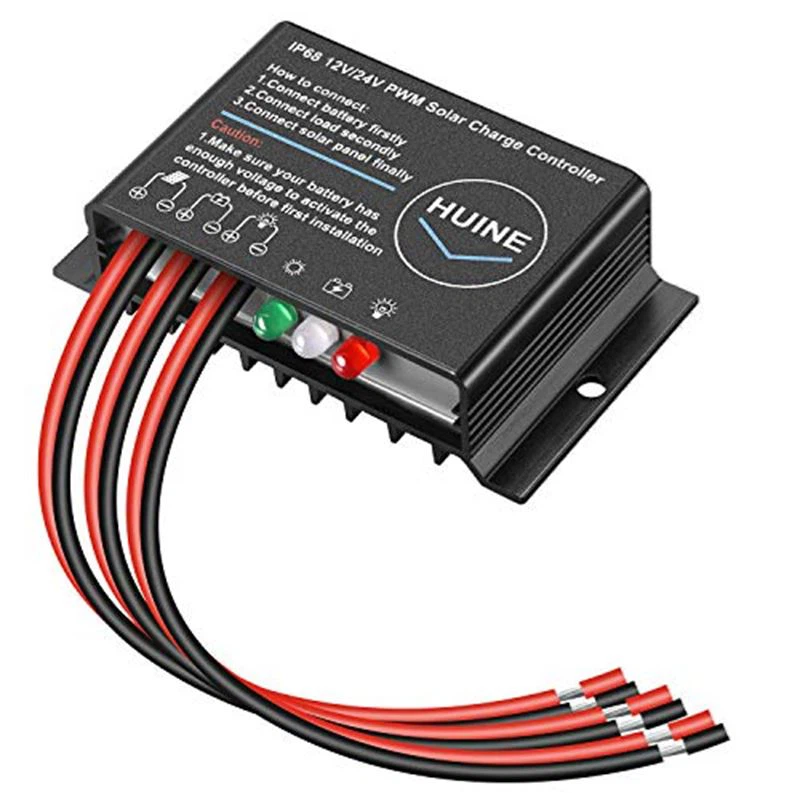

وصف منظم الجهد للوحة الشمسية

بدون جهاز تحكم بين لوحة شمسية وبطارية ، ستزيد اللوحة من شحن البطارية عن طريق توليد جهد كبير للغاية لكي تتمكن البطارية من معالجته ، مما يؤدي إلى إتلاف البطارية بشكل خطير. قد يؤدي الشحن الزائد للبطارية إلى انفجار البطارية!

أسهل طريقة لتقليل جهد لوحة الطاقة الشمسية الخاصة بك هي استخدام إما MPPT Charge Controller أو Step-Down Converter (المعروف أيضًا باسم محول Buck). الحلول الأخرى هي استخدام المقاومات أو تعديل توصيلات الخلايا الشمسية عبر صندوق التوصيل.

يوضح الرسم التخطيطي الأول لوحدة التحكم بالشحن الشمسي أدناه (الشكل 1) كيفية توصيل جهاز التحكم بالشحن الشمسي بالطاقة بحمل تيار مباشر (DC) ، والثاني (الشكل 2) يتعلق بحمل التيار المتردد (AC).

الشكل 1: مخطط خارج الشبكة مع تحميل DC

عند تثبيت جهاز التحكم بالشحن بالطاقة الشمسية ، يوصى بالتوصيل والفصل بالترتيب التالي:

البطارية إلى وحدة التحكم أولاً

مجموعة PV إلى وحدة التحكم

الحمل الكهربائي على وحدة التحكم

عند قطع الاتصال ، تقوم بعكس هذا الترتيب. توفر البطارية الطاقة لوحدة التحكم ، لذا تأكد دائمًا من فصل الطاقة الشمسية والأحمال قبل توصيل أو فصل البطارية عن وحدة التحكم. يجب أن تحتوي الوصلات بين البطارية والحمل والمصفوفة الكهروضوئية ووحدة التحكم على مفاتيح فصل لتعزيز السلامة وتسهيل سهولة التركيب والانهيار.

في الرسم التخطيطي للأسلاك أعلاه مع حمل التيار المستمر ، يتصل ضوء الشمس بالوحدات الشمسية ، والتي تحول الطاقة الشمسية إلى طاقة كهربائية تيار مستمر توفرها إلى جهاز التحكم في الشحن. تنظم وحدة التحكم في الشحن التيار والجهد الذي يتم تسليمه للأحمال وأي طاقة زائدة يتم توصيلها إلى نظام البطارية بحيث تحافظ البطاريات على حالتها دون زيادة الشحن. أثناء المساء عندما لا يكون هناك ضوء الشمس ، يتم استخدام طاقة البطارية لتشغيل الحمل.

ستلاحظ أن البطارية مؤرضة عند طرف البطارية السالب. هذا لأن جميع وحدات التحكم PWM و MPPT لديها أرضية سلبية مشتركة. لذلك ، من الممكن إنشاء أرضية سلبية مشتركة للنظام بأكمله: المصفوفة الشمسية ، ووحدة التحكم ، والبطارية ، والحمل. هذا يفي بمتطلبات رمز NEC للتأريض. إذا كنت بحاجة إلى أرضية معدات لأي أجزاء معدنية في حاوية وحدة التحكم ، فإن بعض وحدات التحكم الخاصة بنا تشتمل على مقبض طرفي أرضي للمعدات. خلافًا لذلك ، بالنسبة لوحدات التحكم الخاصة بنا التي لا تحتوي على هذه العروة الطرفية ، يمكنك توصيل أرض المعدات مباشرة بعلبة وحدة التحكم.

يوضح الرسم البياني التالي (الشكل 2) المكونات والوصلات لتشغيل حمل التيار المتردد. يبدو هذا الرسم البياني مع حمل التيار المتردد مشابهًا للمثال السابق مع حمل التيار المستمر ، باستثناء أنه في هذا المثال ، أضفنا عاكسًا إلى النظام. الغرض من العاكس هو تحويل طاقة التيار المستمر من البطارية إلى طاقة التيار المتردد التي يمكن استخدامها لتشغيل حمل التيار المتردد مثل التلفزيون الذي تراه في التخطيطي.

الشكل 2: مخطط خارج الشبكة مع تحميل التيار المتردد

من المهم ملاحظة أن العاكس متصل ويعمل بالبطارية ، وليس محطات تحميل وحدة التحكم كما فعلنا في مثال تحميل التيار المباشر. هذا لأن العاكس يمكن أن يكون له ارتفاع كبير في الطاقة عند بدء التشغيل ، وقد يكون هذا التيار العالي أعلى من السعة المقدرة لوحدة التحكم بالشحن ، في حين أن البطاريات ستكون قادرة على تلبية متطلبات الطاقة العالية.

ما لم يكن شاحن DC إلى DC الخاص بك يحتوي على منظم شمسي يحمل في ثناياه عوامل ، إذن فأنت تحتاج إلى منظم شمسي. يخطئ بعض الأشخاص في استخدام لوحة منظمة ، مع شاحن بطارية يحتوي على منظم شمسي مدمج لشحن بطاريتهم.
