أفضل وحدة تحكم شاحن Mppt

تصميم

تأتي وحدة التحكم بالشحن الذكي GHB 20A في علبة سوداء أنيقة ستبدو جيدة في أي نظام. النقطة المحورية في التصميم هي شاشة LCD الكبيرة. هذا هو عرض نمط مقلوب ، إضافة إلى المظهر الأنيق. أثناء شحن البطاريات ، يُظهر لك تيار الشحن حتى تتمكن من فهم مقدار الطاقة التي تنتجها اللوحات الخاصة بك. كما يُظهر الجهد الكهربي لبطارياتك ، مما يمنحك مؤشرًا على مقدار عمر البطارية المتبقي.

إحدى الميزات المفضلة لدينا لوحدة التحكم هذه هي القدرة على رؤية تيار الإخراج. يمكنك توصيل العديد من أجهزة التيار المستمر بوحدة التحكم في الشحن والحصول على معلومات سريعة لمعرفة مقدار الطاقة التي تستمدها من نظامك.

جميع المحطات الكهربائية مغطاة بلوحة قابلة للطي صفراء. هذا يحافظ على اتصالاتك مرئية ، لكنه يحميها من التقصير. ستجد على الجانب الأيمن من وحدة التحكم منفذين للتيار المستمر ومنفذين USB. يمكن استخدامها لشحن الهواتف أو الأجهزة الإلكترونية الأخرى ، مما يوفر خرج 5V 1A.



سعة

تتميز وحدة التحكم بالشحن 20 أمبير بقدرة إدخال قصوى تبلغ 240 واط. من الممارسات الجيدة ترك بعض المساحة العلوية ، لذلك لا نوصي بتوصيل وحدة التحكم هذه مباشرة بـ 240 وات من الألواح الشمسية. نوصي بحد 200 واط. ومع ذلك ، فهي فعالة للغاية. حتى إذا كان لديك نظام 100 واط أو أصغر ، فستظل وحدة التحكم تعمل حسب الحاجة بأقل خسارة.

إحدى المناطق التي تكون فيها وحدة التحكم مقيدة قليلاً هي سعة الإخراج. لا يمكنك توصيل أكثر من 20 أمبير من الحمل بأطراف "التحميل". ولكن لا يوجد سبب يمنعك من توصيل هذه العناصر بالبطارية. إذا كنت ترغب في تشغيل أحمال متطلبة مثل آلة صنع القهوة أو الثلاجة أو العاكس فوق 250 واط ، فلا يمكنك استخدام أطراف التحميل على وحدة التحكم هذه. سيستمر نظامك في العمل كالمعتاد ، ولن تتمكن من رؤية قوة السحب.

يمكن استخدام وحدة التحكم مع كل من أنظمة 12V و 24V ، ولكن يجب مطابقتها. لا يمكنك توصيل لوحة 12 فولت ببنك بطارية 24 فولت ، والعكس صحيح.



أمان

أحد الأسباب الرئيسية التي تجعلنا نحب جهاز التحكم في الشحن هذا هو ميزات الأمان. قد يؤدي الشحن الزائد للبطاريات إلى إتلافها (في حالة البطاريات التي يتم تنظيمها بواسطة الصمامات) أو إطلاق أبخرة متفجرة وسامة (مع بطاريات الخلايا المغمورة.) ستمنع وحدة التحكم هذه البطاريات من الشحن الزائد. عندما تصل إلى 99 في المائة ممتلئة ، ستفصل الألواح الشمسية. يمكن أن يكتشف تلقائيًا مشاكل مثل الألواح الشمسية المختصرة أو حالة الجهد الزائد ، مما يؤدي إلى إغلاق النظام لمنع الخطر.

على الرغم من أن السلامة الشخصية هي الحد الأدنى ، إلا أن هناك أيضًا العديد من ميزات الأمان التي تمنع تعرض أجهزتك للتلف. تقوم وحدة التحكم هذه بتنفيذ الشحن المناسب ثلاثي المراحل الذي تتطلبه بطاريات الرصاص الحمضية. يوفر شحنة مجمعة (تصل إلى 80 في المائة من سعة البطاريات) ، شحنة عائمة (20 في المائة الأخيرة من السعة) وشحنة معادلة ، تُستخدم لموازنة خلايا البطاريات وإطالة عمرها. إذا كنت تشتري بطاريات بضمان ، فإن استخدام وحدة تحكم شحن لا تحتوي على هذه الميزة سيؤدي إلى إبطال الضمان.



كفاءة

إن GHB 2 0 A عبارة عن وحدة تحكم في الشحن PWM ، والتي تعني تعديل عرض النبضة. أثناء ضوء الشمس الساطع ، تنتج الألواح الشمسية جهدًا عاليًا جدًا. تعمل وحدة التحكم هذه على خفض الجهد بشكل صحيح للوصول إلى مستوى الشحن المطلوب بواسطة بطارياتك. هذه ليست أكثر أدوات التحكم كفاءة في السوق ، لكنها أكثر من كافية للأنظمة الأصغر. القضية الرئيسية هي العرض. تستهلك حوالي 0.5 أمبير عند 12 فولت أثناء التشغيل. بالنسبة لنظام 240 أمبير في الساعة (تركيب نموذجي للبطارية) ، فإنك تفقد حوالي 5 بالمائة من قدرتك اليومية على تشغيل الشاشة. بالنسبة لنا ، وجدنا أن القدرة على معرفة مقدار الشحن المتبقي كانت مقايضة عادلة لكمية صغيرة من الطاقة. ولكن إذا كنت تحاول الضغط على كل قطرة طاقة أخيرة من نظامك ، فهذا ليس الشيء الذي نوصي به.

رينوجي واندرر

صنعت Renogy اسمًا لأنفسهم كمصنعين لمعدات الطاقة الشمسية عالية الجودة. لقد كانوا من أوائل من وصلوا إلى السوق الاستهلاكية بأحدث مجموعة من الألواح أحادية البلورية عالية الكفاءة ، ويلجأ إليها المستهلكون باستمرار عندما يبحثون عن الكفاءة.



تصميم

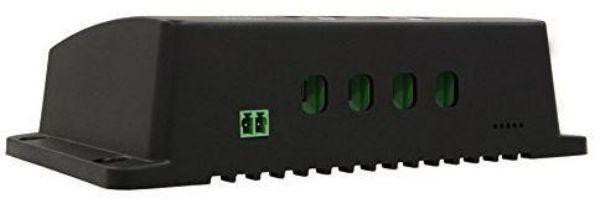

يتمتع Wanderer بتصميم بسيط وحديث سيبدو جيدًا في أي نظام. العلبة السوداء ناعمة وأنيقة ، مع حواف مستديرة قليلاً تتناقض مع الحواف الحادة. هناك ثلاثة مؤشرات LED على طول الجزء العلوي. يضيء الضوء الأخضر للإشارة إلى تشغيل الألواح الشمسية ، ويضيء الضوء الأحمر للإشارة إلى شحن البطاريات. من المهم ملاحظة أن هذا المصباح مضاء فقط لتوضيح أن البطاريات تشحن بشكل نشط ، وليس أنها مشحونة. إذا رأيت الضوء الشمسي ولكن ضوء البطارية مطفأ ، فأنت تعلم أن البطاريات مشحونة بالكامل.

يحتوي هذا الشاحن على ملفات تعريف شحن مختلفة قليلاً لأنواع مختلفة من البطاريات. سيؤدي الضغط على الزر الأبيض إلى تغيير لون LED النهائي حتى تعرف أنك قد اخترت ملف التعريف الصحيح. الضوء أخضر للبطاريات محكمة الغلق ، البرتقالي للبطاريات الخلوية (agm) ، والأحمر لبطاريات الخلايا المغمورة.

يوجد في القاعدة أربعة أطراف ملولبة لإجراء التوصيلات الخاصة بك. ستقبل هذه المحطات 14 سلكًا AWG ، وهناك اتصال لكل من اللوحات والبطاريات.



سعة

تم تصنيف Wanderer في 30A. يتيح لك ذلك استخدام ما يصل إلى 360 واط من الطاقة لنظام 12 فولت. لأسباب تتعلق بالسلامة ، نوصي باستخدام ما لا يزيد عن 300 واط لمنح نفسك مساحة صغيرة في الرأس لتلك الأيام المشمسة الساطعة.

إذا كنت تستخدم نظام بطارية متخصصًا ، فستتمكن من الضغط على قدر أكبر قليلاً من وحدة التحكم هذه. تدعم كل من البطاريات المختومة و AMG الفولتية الأعلى قليلاً ، والتي تدعمها وحدة التحكم هذه. يتيح لك ذلك الحصول على سعة البطارية المقدرة بالكامل حيث لن تتمكن وحدات التحكم الأخرى من الاستفادة من هذا النظام.



أمان

هذا الشاحن فريد من نوعه بمعنى أنه بدلاً من دورة شحن ثلاثية المراحل ، فإنه يحتوي بالفعل على شاحن بأربع مراحل. خلال المرحلة الأخيرة من الشحن ، توفر معظم وحدات التحكم جهدًا ثابتًا خلال آخر 20 بالمائة من دورة الشحن ، حيث أن هذه هي المنطقة التي يمكن أن تتلف فيها البطاريات. ومع ذلك ، في الظروف المثالية ، سيتم تشغيل هذه البطاريات بتيار عالٍ للغاية ، والذي يسقط بطريقة خطية مع زيادة الجهد. هذا يعني أن نسبة 20 بالمائة الأخيرة من الشحن تستغرق غالبًا 8 ساعات أو أكثر. تدعم وحدة التحكم هذه التحول الخطي في تيار الشحن ، والذي تسميه Renogy دورة "التعزيز". هذا يعني أن وحدة التحكم يمكنها شحن بطارياتك أسرع من أجهزة الشحن ذات الثلاث مراحل ، دون الإضرار بالبطاريات أو التسبب في تنفيس الغازات.

هناك أيضًا دائرة تشخيصية داخلية شاملة تمنع وحدة التحكم من العمل في حالة وجود مشكلات في الأسلاك. يمكنه التحقق من القطبية المعكوسة ، لذا فإن قلب سلكين عن طريق الخطأ لن يسبب مشاكل. يمكنه أيضًا اكتشاف العيوب الأرضية ، والتي تحدث عادةً عندما يتصل سلك موجب بشيء لا ينبغي أن يكون كذلك.

كما أنه يحمي من العديد من حالات أعطال البطارية بما في ذلك الشحن الزائد والتفريغ الزائد والقصور في الدائرة الكهربائية.



كفاءة

مثل معظم أجهزة التحكم في الشحن ذات الأسعار المعقولة ، يستخدم هذا الجهاز تعديل عرض النبضة لتنظيم ظروف الشحن. طالما أن جهد الألواح الشمسية أعلى من جهد البطاريات ، فستكون قادرة على شحنها بشكل مناسب. على الرغم من وجود عدد قليل جدًا من مصابيح المؤشرات على وجه وحدة التحكم ، فإن هذا يعني أنه لا يوجد أي فقد للطاقة تقريبًا من استخدامه. إذا كانت الألواح الشمسية لا تنتج الطاقة ، فلن تضيء أي أضواء ، مما يمنع حدوث التفريغ الذاتي.

أحد الأصول الأخرى لكفاءة وحدة التحكم هذه هو دعم التأريض السلبي. هذا هو نمط الأسلاك الأكثر استخدامًا في تطبيقات السيارات. يتم توصيل السلك الموجب فقط بالدائرة ، بينما السلك السالب متصل بأرضية أو هيكل السيارة. هذا يمكن أن يوفر الكثير من المال على الأسلاك ، خاصة بالنسبة للعمليات الطويلة.

أخيرًا وليس آخرًا ، تدعم وحدة التحكم في الشحن هذه تنظيم درجة الحرارة. إذا لم تكن البطاريات معقدة بما يكفي بالفعل ، فإن متطلبات طاقة الشحن والتفريغ تتغير مع تغير درجة الحرارة. عندما يكون الجو باردًا ، يكون لديهم سعة أقل. عندما يكون الجو حارًا ، يكون لديهم سعة أعلى. ستعوض وحدة التحكم هذه عن درجة الحرارة. بدون ذلك ، سيكون من الممكن زيادة شحن بطارياتك في ظروف شديدة البرودة. ستقرأ وحدة التحكم البطاريات على أنها ممتلئة بنسبة 80 في المائة ، في حين أن هذا هو في الواقع الحد الأقصى للشحن الذي يمكنهم التعامل معه في الظروف البيئية الحالية. تعرف وحدة التحكم هذه متى يحدث ذلك ، فتغلق التيار في الوقت المناسب.



على الرغم من أن هذه هي أغلى وحدة تحكم في قائمتنا ، إلا أنها أكثر كفاءة بنسبة تصل إلى 30 بالمائة من وحدات التحكم القياسية. يحتوي على العديد من الميزات الرئيسية التي تجعله الخيار الأول لأي شخص يحتاج إلى نظام عالي السعة ، أو يعتمد على نظامه الشمسي لتلبية الاحتياجات الأساسية.

تصميم

يعد جهاز Renogy Tracer 4210 أكبر بكثير من الأجهزة الأخرى التي نظرنا إليها. ولكن عند الفحص الدقيق ، ستدرك أن معظم المساحة يشغلها نظام التبريد المثبت في الخلف. لا يمكن لتكنولوجيا الأداء العالي لوحدات التحكم أن تصبح ساخنة جدًا دون تقليل الكفاءة ، لذا فإن زعانف التبريد عنصر حاسم.

إنه مصنوع من الألومنيوم المتين وخفيف الوزن والجذاب. إنها تبدو أكثر صلابة بكثير من أدوات التحكم البلاستيكية ، ولكنها تحتاج إلى التثبيت بإحكام. يوجد على الوجه ثلاثة مؤشرات LED وشاشة صغيرة واحدة. توضح المؤشرات أن الألواح الشمسية تنتج الطاقة وحالة البطارية وضوء مؤقت يشير إلى انخفاض الطاقة بسبب درجات الحرارة القصوى.

تعرض شاشة LCD الموجودة على اليمين الوضع الذي تعمل به وحدة التحكم ، والمؤقت ، ونوع البطارية. هذه ليست مؤشرات ستحتاج إليها طوال الوقت (فهي مفيدة بشكل أساسي أثناء الإعداد) ولكننا سنشرح قريبًا سبب أهمية هذه الميزة.

في الجزء السفلي ، لديك ثلاث مجموعات من المحطات. هذا لتوصيل الألواح الشمسية والبطارية والحمل الخاص بك. من المهم حقيقة أن حمولتك تمر عبر وحدة التحكم. لقد رأيناها مرة من قبل على وحدة تحكم GHB ، لكنها ميزة أكثر قوة هنا.





سعة

على عكس وحدات التحكم PWM التي نظرنا إليها بالفعل ، يستخدم هذا النموذج تقنية MPPT. هذا يعني أن تصنيف القوة مختلف قليلاً عن الآخرين. إنه تصنيف 40A لأقصى تيار تفريغ في بنك بطارية 12 فولت. هذا يعني أنه يمكنك توصيل 400 واط من الطاقة الشمسية بنظام بطارية 12 فولت أو 800 واط من الطاقة الشمسية بنظام 24 فولت. لكن هذه اللوحات لا يجب أن تكون متطابقة. في الواقع ، لا يمكن مطابقتهم. إذا كنت تقوم بشحن بنك بطارية بجهد 12 فولت ، فأنت بحاجة إلى 24 فولت على الأقل أو أعلى من نظامك الشمسي. يمكنك توصيل لوحتين بجهد 12 فولت على التوالي ، أو يمكنك استخدام لوحة واحدة بجهد 24 فولت. صدق أو لا تصدق ، يمكنك الاتصال بالعدد الذي تريده تقريبًا. ستقبل وحدة التحكم هذه ما يصل إلى 100 فولت من المدخلات.

ما يفعله هو أخذ هذا الجهد العالي للغاية وتنحيه إلى جهد الشحن المناسب. يمنحك هذا مزيدًا من المرونة في كيفية تصميم نظامك. هل تريد إضافة لوحة أخرى لاحقًا؟ لا شكر على واجب! فقط ارميها هناك هل تريد تشغيل ثلاث لوحات؟ ممتاز. امزج وتطابق الفولتية؟ طالما بقيت أقل من 100 فولت ، فأنت على ما يرام.



أمان

ميزات الأمان في وحدة التحكم هذه قياسية إلى حد ما. هناك قدرة متكاملة للحماية من الجهد الزائد ، مما يسمح لك بالانتقال إلى أعلى سعته 40 أمبير. سوف يمنع أيضًا البطاريات من الشحن الزائد والتفريغ الزائد. بالإضافة إلى ذلك ، يمكن أن يمنعك أيضًا من سحب الكثير من الطاقة من خلال الحمل ، مما قد يؤدي إلى إتلاف الأسلاك أو البطاريات.

تذكر أن شاشة LCD التي ذكرناها سابقًا؟ أحد هذه المؤشرات يتضمن جهاز توقيت. قد تتساءل عن سبب هذا. لنفترض أن شحن بطارياتك وصل إلى 100 بالمائة. ستقوم وحدة التحكم بعد ذلك بفصل الألواح الشمسية. ولكن إذا كانت البطاريات قيد الاستخدام ، سينخفض ​​معدل الشحن بسرعة إلى 99 بالمائة. ستفتح وحدة التحكم بعد ذلك ، لتكمل الشحن في أقل من دقيقة. يمكن أن يؤدي ذلك إلى إنشاء دورة يستمر فيها تشغيل الشاحن وإيقاف تشغيله ، مما يقلل من عمره الافتراضي. يمنع المؤقت تشغيل وحدة التحكم لمدة 30 دقيقة بعد شحن البطاريات. يساعد ذلك في استمراره لفترة طويلة ، ويمنع ارتفاعات الجهد التي يمكن أن تلحق الضرر بالمعدات.





كفاءة

MPPT لتقف على أقصى تتبع باور بوينت. هذه هي الطريقة الأكثر فاعلية لإيجاد التوازن بين البطاريات المطلوبة جهد الشحن والإخراج المثالي للألواح الشمسية. ستتذكر أننا ذكرنا أن وحدات التحكم في PWM "تتنازل" عن الطاقة إلى المقدار الصحيح. هذه عملية ضياع. يتم فقد بعض التيار بسبب المقاومة الداخلية لوحدة التحكم. في أي وقت ، يمكن فقد ما يصل إلى 30 بالمائة من الطاقة. يمكن لوحدات تحكم MPPT تحويل الطاقة بالفعل إلى الإخراج المطلوب. هذا لديه 97 في المئة كفاءة التحويل.

لكن التحويل ليس المرة الوحيدة التي تكون فيها وحدة التحكم هذه أكثر كفاءة. هناك أوقات تنتج فيها لوحة 12 فولت أقل من 12 فولت. يحدث هذا عادة في الصباح أو في المساء عندما يكون الضوء منخفضًا. باستخدام وحدة التحكم PWM ، سيكون من المستحيل شحن البطاريات لأنه لا يمكن زيادة الجهد. لكنك ستتذكر أن وحدة التحكم هذه تتطلب 24 فولت على الأقل من الإدخال. نظرًا للجهد العالي ، سيتم استخدام أصغر كمية من ضوء الشمس لشحن البطاريات. ينتج عن هذا كفاءة تتبع بنسبة 99 في المائة ، مما يعني أن 1 في المائة فقط من إجمالي ضوء النهار سيكون غير قابل للاستخدام.



أي واحد تختاره يعتمد على حجم نظامك الشمسي ، ومقدار الطاقة الاحتياطية لديك. إذا كان لديك 400 واط من الطاقة الشمسية ، أو كنت تعمل بهوامش ضيقة للغاية حيث تكون الكهرباء مرتفعة ، فإن Renogy Tracer 4210 يستحق هذا المال. ستحصل على ما يزيد عن 30 في المائة من الشحن من الألواح الشمسية كل يوم ، مما يضمن أن بطارياتك مملوءة كل ليلة. تعتبر وحدة التحكم في الشحن هذه مثالية للاستخدام في نظام منزلي حيث ستقوم بتشغيل ثلاجة أو ميكروويف أو سخان أو أي معدات أخرى متطلبة.

بالنسبة للأنظمة الأصغر ، مثل تلك المستخدمة لتشغيل مضخة الآبار أو المثبتة في عربة سكن متنقلة ، نوصي باستخدام جهاز التحكم الذكي بالشحن GHB 20A. تحتوي وحدة التحكم هذه على شاشة عرض وجدنا أنها سهلة الاستخدام بشكل لا يصدق. ستعرف دائمًا مقدار شحن بطارياتك بالضبط ، ويمكنك شحن هواتفك مباشرة من وحدة التحكم. إذا كنت تشحن أجهزة إلكترونية صغيرة ، فننصحك بإضافة 20 000 mAh Power Bank. يمكن شحنها من وحدات التحكم المدمجة في المدخلات ، مما يمنحك القليل من الطاقة الإضافية لتلك الأجهزة التي تعمل بنظام USB.

إذا كنت مهتمًا بشكل أكبر بالكفاءة ، فإن خيار الوسط الجيد هو Renogy Wanderer. يدعم جهاز التحكم في الشحن هذا ما يصل إلى 300 واط من الطاقة الشمسية ، ويستخدم القليل جدًا من تيار الاستعداد.

بغض النظر عن الخيار الذي اخترته ، ستكون سعيدًا لأنك اخترت وحدة تحكم شحن شمسية عالية الجودة على نموذج اقتصادي. وحدات التحكم هذه ليست أغلى بكثير من نظيراتها الأرخص ثمناً ، ولكنها يمكن أن توفر لك الآلاف من اللوحات غير الضرورية والبطاريات الفارغة.
